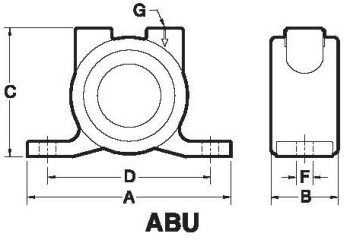

ＡＢＵ型
性能表
(下の表は1800kgのテストブロックに固定したときのものです。装着の仕方によって性能は多少変化します。)
| モデル |
始動空気圧力
(MPa) |
0.27(MPa)
(40 PSI) |
0.413(MPa)
(60 PSI) |
0.551(MPa)
(80 PSI) |
| 水平 |
垂直 |
回転数 |
振動力
(Kg) |
空気
消費量
(L/Min) |
回転数 |
振動力
(Kg) |
空気
消費量
(L/Min) |
回転数 |
振動力
(Kg) |
空気
消費量
(L/Min) |
| ABU-6 |
0.007 |
0.007 |
22000 |
6.4 |
99 |
25000 |
8.2 |
127 |
26000 |
8.6 |
170 |
| ABU-13 |
0.034 |
0.069 |
15000 |
23.1 |
142 |
20000 |
40.8 |
212 |
12000 |
45.4 |
297 |
| ABU-19 |
0.034 |
0.090 |
14000 |
93.0 |
198 |
16000 |
122.5 |
312 |
17000 |
137.4 |
396 |
| ABU-25 |
0.034 |
0.131 |
9700 |
140.2 |
283 |
11000 |
180.5 |
368 |
12000 |
215.0 |
453 |
| ABU-32 |
0.034 |
0.207 |
6500 |
130.6 |
312 |
7500 |
173.7 |
481 |
11500 |
408.7 |
544 |
| ABU-38 |
0.034 |
0.345 |
5500 |
186.9 |
396 |
6200 |
237.7 |
566 |
10000 |
618.2 |
697 |
| ABU-44 |
0.034 |
0.414 |
5100 |
306.2 |
425 |
6000 |
424.1 |
595 |
6500 |
497.6 |
736 |
寸法表
(単位：ミリメートル)
| モデル |
A
(mm) |
B
(mm) |
C
(mm) |
ボルト穴 |
ボルト
サイズ |
空気入口
排気口 |
重量
(Kg) |
（参考）
旧型式 |
| D(mm) |
F |
G(NPT) |
| ABU-6 |
95 |
29 |
54 |
76 |
M6 |
1/8 |
0.34 |
UCV-6 |
| ABU-13 |
127 |
32 |
64 |
102 |
M8 |
1/8 |
0.68 |
UCV-13 |
| ABU-19 |
127 |
41 |
81 |
102 |
M8 |
1/4 |
1.13 |
UCV-19 |
| ABU-25 |
152 |
57 |
105 |
128 |
M10 |
3/8 |
2.27 |
UCV-25 |
| ABU-32 |
152 |
57 |
105 |
128 |
M10 |
3/8 |
2.72 |
UCV-32 |
| ABU-38 |
197 |
70 |
127 |
152 |
M12 |
3/8 |
4.08 |
UCV-38 |
| ABU-44 |
216 |
76 |
146 |
178 |
M12 |
1/2 |
5.90 |
UCV-44 |

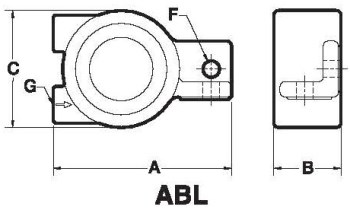

ＡＢＬ型
性能表
(下の表はのテストブロックに固定したときのものです。装着の仕方によって性能は多少変化します。)
| モデル |
始動空気圧力
(MPa) |
0.27(MPa)
(40 PSI) |
0.413(MPa)
(60 PSI) |
0.551(MPa)
(80 PSI) |
| 水平 |
垂直 |
回転数 |
振動力
(Kg) |
空気
消費量
(L/Min) |
回転数 |
振動力
(Kg) |
空気
消費量
(L/Min) |
回転数 |
振動力
(Kg) |
空気
消費量
(L/Min) |
| ABL-10 |
0.028 |
0.034 |
21000 |
16.8 |
181 |
23000 |
20.4 |
181 |
24000 |
22.2 |
238 |
| ABL-13 |
0.034 |
0.069 |
17500 |
31.8 |
187 |
19500 |
39.0 |
249 |
20000 |
41.3 |
320 |
| ABL-16 |
0.034 |
0.083 |
12000 |
37.2 |
198 |
15500 |
62.1 |
261 |
17000 |
74.4 |
414 |
| ABL-19 |
0.034 |
0.131 |
13000 |
52.6 |
235 |
15000 |
107.0 |
317 |
16000 |
122.0 |
456 |
| ABL-25 |
0.034 |
0.131 |
10000 |
149.2 |
295 |
11000 |
181.0 |
399 |
12500 |
233.6 |
513 |
寸法表
(単位：ミリメートル)
| モデル |
A(mm) |
B(mm) |
C(mm) |
ボルト
サイズ |
空気入口
排気口 |
重量
(Kg) |
（参考）
旧型式 |
| F |
G(NPT) |
| ABL-10 |
78 |
29 |
50 |
M6 |
1/8 |
0.34 |
BD-10 |
| ABL-13 |
92 |
32 |
58 |
M8 |
1/8 |
0.45 |
BD-13 |
| ABL-16 |
106 |
40 |
65 |
M8 |
1/4 |
0.79 |
BD-16 |
| ABL-19 |
111 |
42 |
74 |
M8 |
1/4 |
0.91 |
BD-19 |
| ABL-25 |
144 |
57 |
96 |
M10 |
1/4 |
2.15 |
BD-25 |

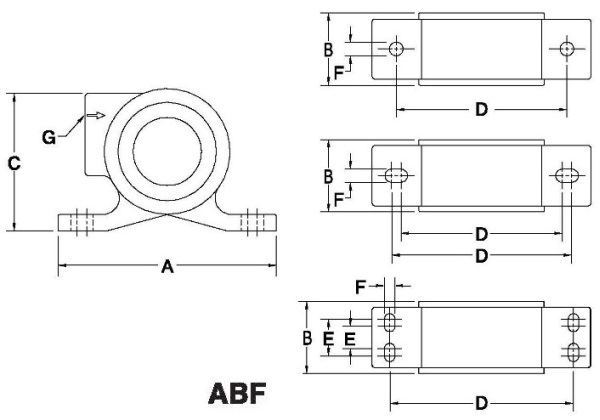

ＡＢＦ型
性能表
(下の表はのテストブロックに固定したときのものです。装着の仕方によって性能は多少変化します。)
| モデル |
始動空気圧力
(MPa) |
0.27(MPa)
(40 PSI) |
0.413(MPa)
(60 PSI) |
0.551(MPa)
(80 PSI) |
| 水平 |
垂直 |
回転数 |
振動力
(Kg) |
空気
消費量
(L/Min) |
回転数 |
振動力
(Kg) |
空気
消費量
(L/Min) |
回転数 |
振動力
(Kg) |
空気
消費量
(L/Min) |
| ABF-10 |
0.083 |
0.138 |
15000 |
8.6 |
122 |
15500 |
9.1 |
170 |
19000 |
14.1 |
212 |
| ABF-13 |
0.021 |
0.124 |
13000 |
17.2 |
167 |
15100 |
23.6 |
229 |
17000 |
29.9 |
283 |
| ABF-19 |
0.034 |
0.138 |
11000 |
57.6 |
255 |
13250 |
83.5 |
314 |
15500 |
114.3 |
399 |
| ABF-25 |
0.034 |
0.283 |
8100 |
98.0 |
266 |
9700 |
142.0 |
362 |
11100 |
184.2 |
462 |
| ABF-35 |
0.034 |
0.283 |
8200 |
181.9 |
309 |
10750 |
312.5 |
416 |
11500 |
357.9 |
535 |
| ABF-41 |
0.034 |
0.448 |
4000 |
154.7 |
470 |
5000 |
241.8 |
589 |
5500 |
292.1 |
821 |
| ABF-51 |
0.034 |
0.579 |
3000 |
131.1 |
470 |
3600 |
188.7 |
637 |
5000 |
363.8 |
821 |
寸法表
(単位：ミリメートル)
| モデル |
A(mm) |
B(mm) |
C(mm) |
ボルト穴 |
ボルト
サイズ |
空気入口
排気口 |
重量
(Kg) |
（参考）
旧型式 |
| D(mm) |
E(mm) |
F |
G(NPT) |
| ABF-10 |
100 |
30 |
56 |
76 |
− |
M6 |
1/8 |
0.34 |
CV-10 |
| ABF-13 |
129 |
33 |
67 |
102 |
− |
M8 |
1/8 |
0.68 |
− |
| ABF-19 |
129 |
43 |
84 |
102 |
− |
M8 |
1/4 |
1.13 |
CV-19 |
| ABF-25 |
162 |
59 |
111 |
102〜127 |
− |
M10 |
1/4 |
2.49 |
CV-25 |
| ABF-35 |
162 |
59 |
111 |
102〜127 |
− |
M10 |
1/4 |
2.66 |
CV-35 |
| ABF-41 |
162 |
79 |
152 |
140 |
32〜44 |
M8 |
3/8 |
6.12 |
− |
| ABF-51 |
162 |
79 |
152 |
140 |
32〜44 |
M8 |
3/8 |
6.58 |
− |
