ピストンタイプ バイブレーター


 P シリーズ

Pシリーズ標準型性能表

型 式 始動持空気圧 2.8 kg/cm2 2.8 kg/cm2 2.8 kg/cm2 DbA 重量 接続口径
振動数 空気消費量リッター 起振力 振動数 空気消費量リッター 起振力 振動数 空気消費量リッター 起振力
kg/cm2 V.P.M /毎分 kgf V.P.M /毎分 kgf V.P.M /毎分 kgf   kg NPT
P-1.25S 0.30 4,200 130 81.6 5,000 180 104.0 5,500 240 132.0 61 2.3 1/4"
P-2S 0.30 2,100 180 118.0 2,600 270 170.0 2,800 370 222.0 68 7.2 1/4"
P-3S 0.45 1,850 260 258.0 2,000 480 367.0 2,200 590 447.0 72 20 3/8"
P-4S 0.70 1,500 620 603.0 1,750 700 912.0 1,900 1,180 998.0 76 48 1/2"

Pシリーズ標準型性能表

型 式 始動持空気圧 2.8 kg/cm2 2.8 kg/cm2 2.8 kg/cm2 DbA 重量 接続口径
振動数 空気消費量リッター 起振力 振動数 空気消費量リッター 起振力 振動数 空気消費量リッター 起振力
kg/cm2 V.P.M /毎分 kgf V.P.M /毎分 kgf V.P.M /毎分 kgf   kg NPT
P-1.25S 0.30 4,200 127 43.2 2,800 170 59.0 3,200 226 77.0 45 2.3 1/4"
P-2S 0.30 2,000 170 86.2 2,100 255 113.5 2,200 311 136.0 47 7.2 1/4"
P-3S 0.45 1,450 240 127.0 1,600 424 177.0 1,700 480 227.0 52 20 3/8"
P-4S 0.70 1,000 566 267.0 1,100 620 372.0 1,150 1,180 453.0 56 48 1/2"

DbA : 1.5メートル離れたところで、4.2kg/cm2 で測定しました。

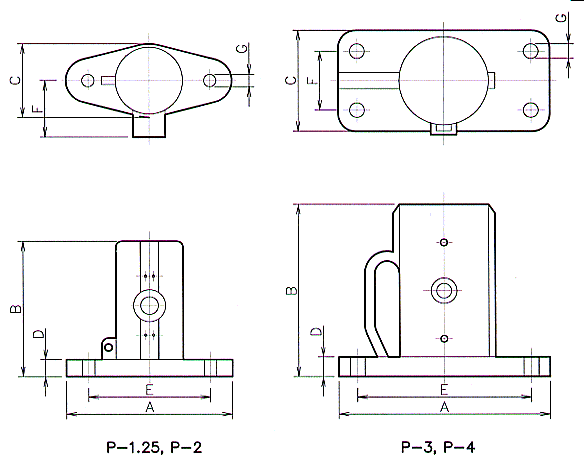

寸法表
(単位:ミリメートル)

型 式 A B C D E F G
P-1.25S 149 112 70 12 114 40 14
P-2S 241 162 101 18 190 57 17
P-3S 254 216 127 25 197 82 24
P-4S 381 287 165 27 305 101 27



 PV シリーズ

性能表
(振動数(V.P.M), 遠心力(kg), 空気消費量(L/M)(フリーエアー))
型 式 始動時空気圧 1.4 kg/cm2 1.4 kg/cm2 1.4 kg/cm2 1.4 kg/cm21
振動数 空気振動数 振動数 空気振動数 振動数 空気振動数 振動数 空気振動数
kg/cm2
PV-1 1/4 0.14 2,600 200 3,800 220 4,600 226 5,400 396
PV-2 0.14 1,400 226 2,000 453 2,800 566 3,200 736
PV-2 1/2 0.14 700 255 1,150 595 1,500 963 1,800 1,643
PV3 0.14 575 396 1,000 850 1,300 1,218 1,400 1,982
PV4 0.56 450 793 525 1,246 600 1,756 700 2,266

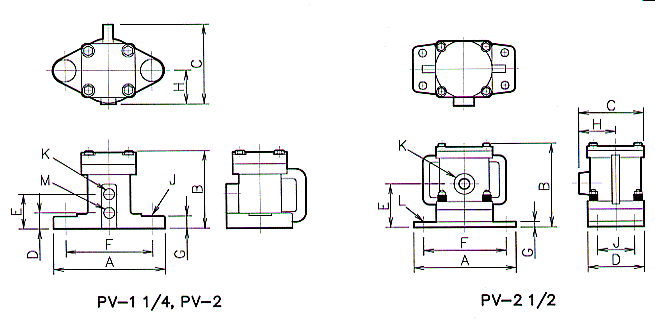

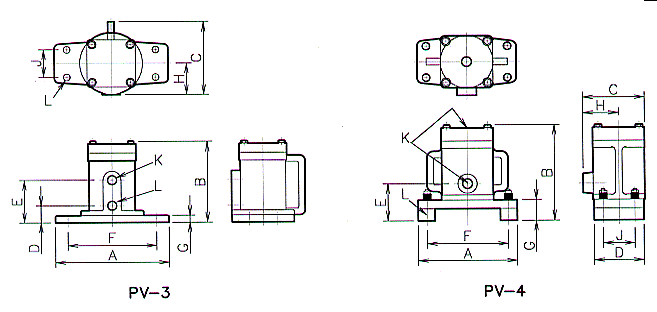

寸法表
(単位:ミリメートル)  K:タップサイズ

型 式 A B C D E F G H J K L M
PV-1 1/4 146 102 105 21 47 114 16 43 12 1/4
PV-2 225 152 146 40 70 19 19 62 16 1/4
PV-2 1/2 295 191 157 152 95 241 25 79 89 1/2 19
PV3 305 219 195 44 102 241 19 83 89 3/4 19 1/2
PV4 305 281 225 152 108 254 64 124 102 3/4
