ローラータイプ バイブレーター

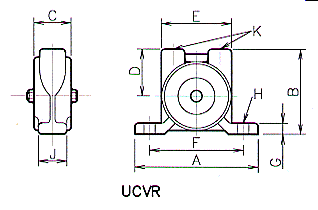

UCVR 型
性能表
| 形 式 |
偏心
ﾓｰﾒﾝﾄ |
始動に必要な
空気圧(kg/cm2) |
空気圧 |
1.4 |
2.8 |
4.2 |
5.6 |
| Lbs/in |
垂 直 |
水 平 |
DATA |
(kg/cm2) |
(kg/cm2) |
(kg/cm2) |
(kg/cm2) |
| UCVR4-0.05 |
0.05 |
0.5 |
3.0 |
振動数(V.P.M) |
8,000 |
11,000 |
14,500 |
19,500 |
| 遠心力(kg) |
41 |
77 |
135 |
243 |
| 空気消費量(L.P.M) |
71 |
142 |
283 |
396 |
| UCVR6-0.5 |
0.50 |
1.4 |
4.2 |
振動数(V.P.M) |
5,500 |
8,000 |
10,000 |
10,500 |
| 遠心力(kg) |
194 |
410 |
639 |
705 |
| 空気消費量(L.P.M) |
227 |
425 |
595 |
821 |
| UCVR8-2.0 |
2.00 |
2.8 |
5.6 |
振動数(V.P.M) |
8,000 |
11,000 |
14,500 |
19,500 |
| 遠心力(kg) |
451 |
802 |
968 |
1,253 |
| 空気消費量(L.P.M) |
566 |
991 |
1,303 |
1,699 |
| UCVR8-0.8 |
0.80 |
1.3 |
4.0 |
振動数(V.P.M) |
8,000 |
11,000 |
14,500 |
19,500 |
| 遠心力(kg) |
381 |
1,023 |
1,128 |
1,353 |
| 空気消費量(L.P.M) |
850 |
1,133 |
1,303 |
1,472 |
上の表のデータはのテストブロックに固定されたときのものです。装着の仕方によって性能は多少変化します。
ローラータイプシリーズは注入する空気に潤滑油をミスト状に添加して下さい。
ローラーとエンドギャップは硬い材質を使用していますが潤滑油を使用すれば一段と寿命が長くなります。
寸法表
(単位：ミリメートル H：ボルトｻｲｽﾞ、K：タップｻｲｽﾞ）
| 形 式 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
| UCVR4-0.5 |
135 |
85 |
50.5 |
48 |
45 |
102 |
9.5 |
10 |
25 |
1/4 |
| UCVR6-0.5 |
197 |
132 |
75.5 |
73.5 |
74 |
152 |
13 |
16 |
48 |
3/8 |
| UCVR8-2.0 |
256 |
176 |
103 |
96 |
104 |
204 |
19 |
18 |
73 |
3/4 |
| UCVR8-0.8 |
256 |
176 |
103 |
96 |
104 |
204 |
19 |
18 |
73 |
3/4 |

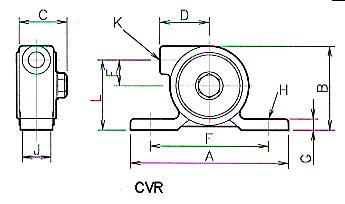

CVR 型
性能表
| 形 式 |
偏心
ﾓｰﾒﾝﾄ |
始動に必要な
空気圧(kg/cm2) |
空気圧 |
1.4 |
2.8 |
4.2 |
5.6 |
| Lbs/in |
垂 直 |
水 平 |
DATA |
(kg/cm2) |
(kg/cm2) |
(kg/cm2) |
(kg/cm2) |
| CVR-10 |
0.003 |
0.7 |
2.8 |
振動数(V.P.M) |
19,000 |
23,000 |
25,000 |
26,000 |
| 遠心力(kg) |
14 |
20 |
24 |
26 |
| 空気消費量(L.P.M) |
|
57 |
57 |
113 |
上の表のデータはのテストブロックに固定されたときのものです。装着の仕方によって性能は多少変化します。
ローラータイプシリーズは注入する空気に潤滑油をミスト状に添加して下さい。
ローラーとエンドギャップは硬い材質を使用していますが潤滑油を使用すれば一段と寿命が長くなります。
寸法表
(単位：ミリメートル H：ボルトｻｲｽﾞ、K：タップｻｲｽﾞ）
| 形 式 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
| CVR-10 |
98 |
51 |
32 |
32 |
15 |
76 |
6 |
8 |
19 |
1/8 |
42 |
|

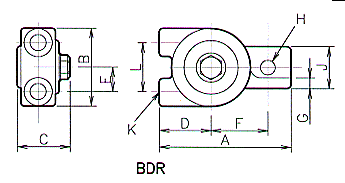

BDR 型
性能表
| 形 式 |
偏心
ﾓｰﾒﾝﾄ |
始動に必要な
空気圧(kg/cm2) |
空気圧 |
1.4 |
2.8 |
4.2 |
5.6 |
| Lbs/in |
垂 直 |
水 平 |
DATA |
(kg/cm2) |
(kg/cm2) |
(kg/cm2) |
(kg/cm2) |
| BDR-10 |
0.003 |
0.7 |
2.8 |
振動数(V.P.M) |
19,000 |
23,000 |
25,000 |
26,000 |
| 遠心力(kg) |
14 |
20 |
24 |
26 |
| 空気消費量(L.P.M) |
|
57 |
57 |
113 |
| BDR-13 |
0.008 |
0.7 |
2.8 |
振動数(V.P.M) |
12,000 |
22,000 |
24,000 |
25,000 |
| 遠心力(kg) |
15 |
50 |
59 |
64 |
| 空気消費量(L.P.M) |
|
57 |
113 |
170 |
| BDR-16 |
0.020 |
0.7 |
3.0 |
振動数(V.P.M) |
8,000 |
13,500 |
17,000 |
19,000 |
| 遠心力(kg) |
16 |
47 |
74 |
92 |
| 空気消費量(L.P.M) |
|
85 |
142 |
198 |
上の表のデータはのテストブロックに固定されたときのものです。装着の仕方によって性能は多少変化します。
ローラータイプシリーズは注入する空気に潤滑油をミスト状に添加して下さい。
ローラーとエンドギャップは硬い材質を使用していますが潤滑油を使用すれば一段と寿命が長くなります。
寸法表
(単位：ミリメートル H：ボルトｻｲｽﾞ、K：タップｻｲｽﾞ）
| 形 式 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
| BDR-10 |
79 |
48 |
33 |
32 |
15 |
35 |
6 |
8 |
29 |
1/8 |
30 |
| BDR-13 |
95 |
54 |
37 |
41 |
16 |
40 |
8 |
10 |
29 |
1/4 |
32 |
| BDR-16 |
105 |
65 |
43 |
43 |
21 |
46 |
10 |
10 |
32 |
1/4 |
42 |
|
