CV2.8 型
性能表
(下の表は1800kgのテストブロックに固定したときのものです。装着の仕方によって性能は多少変化します。)
ニューマチック・タイプ (振動数(V.P.M), 遠心力(kg), 空気消費量(L/M)(フリーエアー))
| 型 式 |
始動圧 |
1.4 kg/cm2 |
2.8 kg/cm2 |
4.2 kg/cm2 |
5.6 kg/cm2 |
| (kg/cm2) |
振動数 |
遠心力 |
空気消費量 |
振動数 |
遠心力 |
空気消費量 |
振動数 |
遠心力 |
空気消費量 |
振動数 |
遠心力 |
空気消費量 |
| CV2.8-1.5-2A |
0.91 |
4,500 |
388 |
1,133 |
5,800 |
645 |
1,416 |
6,000 |
690 |
1,529 |
7,000 |
940 |
1,982 |
| CV2.8-3-2A |
1.05 |
3,750 |
540 |
566 |
4,000 |
614 |
651 |
4,400 |
743 |
765 |
5,000 |
959 |
1,133 |
| CV2.8-6-2A |
1.54 |
3,000 |
690 |
453 |
3,500 |
940 |
765 |
4,200 |
1,353 |
1,133 |
4,700 |
1,695 |
1,416 |
| CV2.8-8-2A |
1.75 |
3,000 |
921 |
680 |
3,500 |
1,253 |
963 |
4,000 |
1,637 |
1,104 |
4,500 |
2,071 |
1,274 |

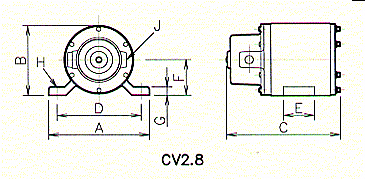

寸法表
(単位：ミリメートル) H：ボルトｻｲｽﾞ J：タップｻｲｽﾞ
| 型 式 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
| CV2.8 |
251 |
175 |
231 |
203 |
76 |
87 |
22 |
19 |
1/2 |
|
CCV４, CCV6 型
性能表
(下の表は1800kgのテストブロックに固定したときのものです。装着の仕方によって性能は多少変化します。)
ニューマチック・タイプ (振動数(V.P.M), 遠心力(kg), 空気消費量(L/M)(フリーエアー))
| 型 式 |
始動圧 |
1.4 kg/cm2 |
2.8 kg/cm2 |
4.2 kg/cm2 |
5.6 kg/cm2 |
| (kg/cm2) |
振動数 |
遠心力 |
空気消費量 |
振動数 |
遠心力 |
空気消費量 |
振動数 |
遠心力 |
空気消費量 |
振動数 |
遠心力 |
空気消費量 |
| CCV4-3-2A |
1.05 |
3,750 |
540 |
566 |
4,000 |
614 |
651 |
4,400 |
743 |
765 |
5,000 |
959 |
1,133 |
| CCV4-6-2A |
1.54 |
3,000 |
690 |
453 |
3,500 |
940 |
765 |
4,200 |
1,353 |
1,133 |
4,700 |
1,695 |
1,416 |
| CCV4-8-2A |
1.75 |
3,000 |
921 |
680 |
3,500 |
1,253 |
963 |
4,000 |
1,637 |
1,104 |
4,500 |
2,071 |
1,274 |
| CCV4-10-2A |
1.96 |
2,750 |
968 |
680 |
3,250 |
1,349 |
935 |
3,500 |
1,566 |
1,048 |
4,000 |
2,046 |
1,246 |
| CCV4-12-2A |
0.70 |
2,750 |
1,161 |
1,303 |
3,000 |
1,381 |
1,444 |
3,200 |
1,571 |
1,643 |
3,500 |
1,880 |
1,841 |
| CCV4-25-2A |
1.54 |
2,500 |
1,998 |
1,416 |
2,750 |
2,418 |
1,501 |
3,000 |
2,877 |
1,586 |
3,400 |
3,695 |
2,436 |

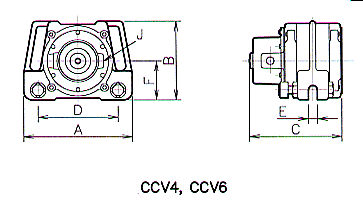

寸法表
(単位：ミリメートル) H：ボルトｻｲｽﾞ J：タップｻｲｽﾞ
| 型 式 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
| CCV-4 |
292 |
210 |
238 |
210 |
24 |
105 |
|
|
1/2 |
| CCV-6 |
368 |
287 |
327 |
286 |
25 |
143 |
|
|
1/2 |
DV４, DV6 型
性能表
(下の表は1800kgのテストブロックに固定したときのものです。装着の仕方によって性能は多少変化します。)
ニューマチック・タイプ (振動数(V.P.M), 遠心力(kg), 空気消費量(L/M)(フリーエアー))
| 型 式 |
始動圧 |
1.4 kg/cm2 |
2.8 kg/cm2 |
4.2 kg/cm2 |
5.6 kg/cm2 |
| (kg/cm2) |
振動数 |
遠心力 |
空気消費量 |
振動数 |
遠心力 |
空気消費量 |
振動数 |
遠心力 |
空気消費量 |
振動数 |
遠心力 |
空気消費量 |
| DV4-3-2A |
1.05 |
3,750 |
540 |
566 |
4,000 |
614 |
651 |
4,400 |
743 |
765 |
5,000 |
959 |
1,133 |
| DV4-6-2A |
1.54 |
3,000 |
690 |
453 |
3,500 |
940 |
765 |
4,200 |
1,353 |
1,133 |
4,700 |
1,695 |
1,416 |
| DV4-8-2A |
1.75 |
3,000 |
921 |
680 |
3,500 |
1,253 |
963 |
4,000 |
1,637 |
1,104 |
4,500 |
2,071 |
1,274 |
| DV4-10-2A |
1.96 |
2,750 |
968 |
680 |
3,250 |
1,349 |
935 |
3,500 |
1,566 |
1,048 |
4,000 |
2,046 |
1,246 |
| DV4-12-2A |
0.70 |
2,750 |
1,161 |
1,303 |
3,000 |
1,381 |
1,444 |
3,200 |
1,571 |
1,643 |
3,500 |
1,880 |
1,841 |
| DV4-25-2A |
1.54 |
2,500 |
1,998 |
1,416 |
2,750 |
2,418 |
1,501 |
3,000 |
2,877 |
1,586 |
3,400 |
3,695 |
2,436 |

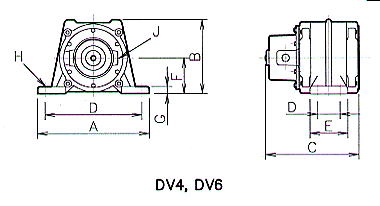

寸法表
(単位：ミリメートル) H：ボルトｻｲｽﾞ J：タップｻｲｽﾞ
| 型 式 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
| CV-4 |
305 |
206 |
238 |
64+267 |
102 |
102 |
22 |
16 |
1/2 |
| CV-6 |
457 |
279 |
327 |
51X406 |
152 |
|
29 |
19 |
3/4 |
|
